Кратко о продукции



Монтажная арматура для первичных термопреобразователей ТРИД представлена разнообразным ассортиментом и доступной стоимостью. Аксессуары подбираются исходя из условий эксплуатации и области применения датчика.
Ассортимент:

• Бобышки
• Гильзы
• Подвижные штуцеры
• Уголок соединительный резьбовой
• Фланец из нержавеющей стали
• Чехлы для датчиков температуры
• Корпус для датчика температуры
• Пластиковая головка для датчика температуры
• Ручка для датчиков температуры



КАБЕЛЬНАЯ ПРОДУКЦИЯ

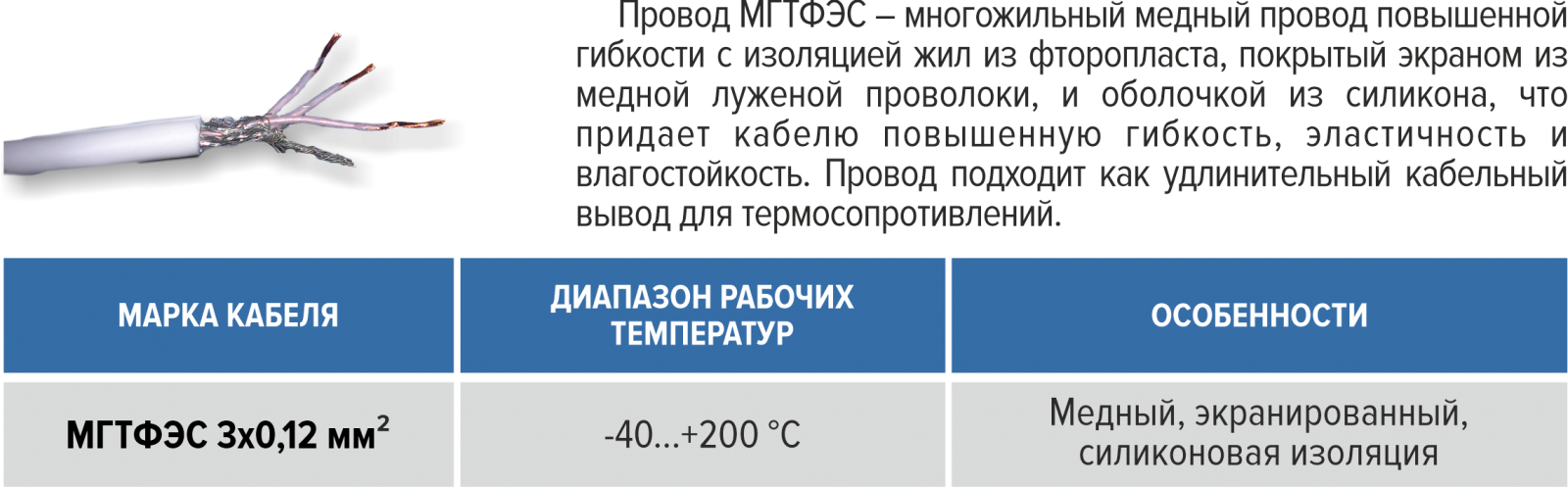

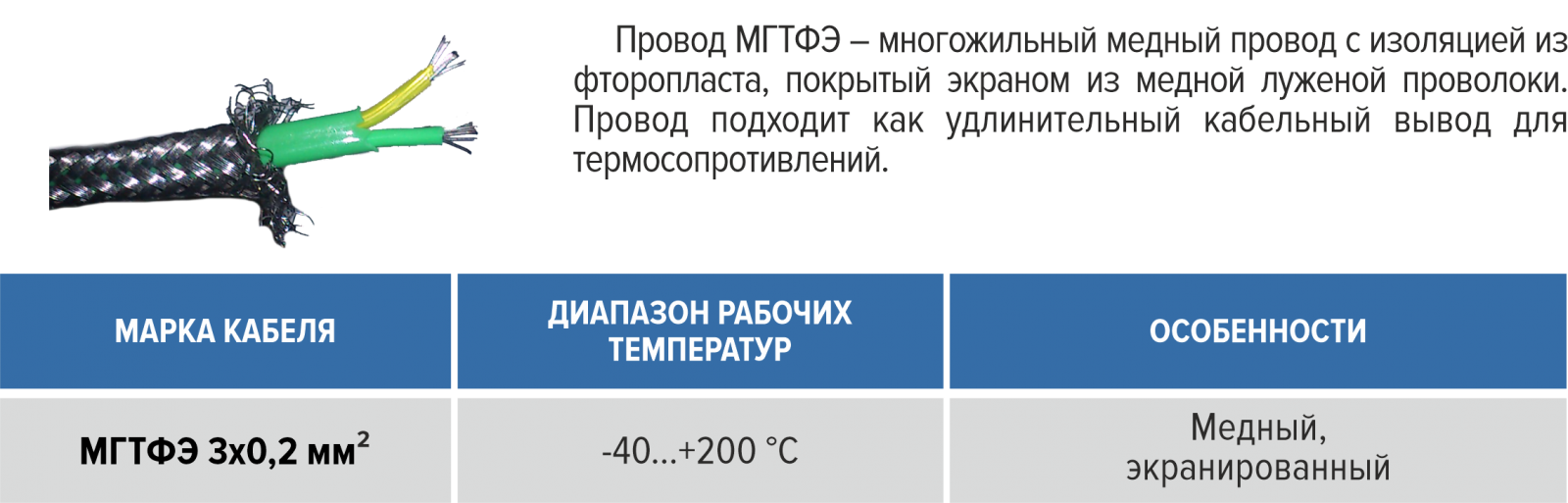

Провода ПТФФЭ, ПТКС, МГТФЭ, МГТФЭС, ПТН-М-МН  чаще всего используют как удлинительный кабельный вывод для термосопротивлений.

ТЕРМОПАРНЫЙ РАЗЪЕМ - соединетельный элемент.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ДАТЧИКОВ ТЕМПЕРАТУРЫ ТРИД

 Термопарные разъёмы (полярные разъёмы) предназначены для подключения термопарных проводов. Это соединительные элементы с разнотипными (полярными разъёмами), позволяющие подключать термопары к измерительной линии или контрольному прибору. Бобышка – арматура для датчика температуры либо гильзы, создает возможность установки резьбовых гильз либо датчиков температуры со штуцером. Применение:

• Без защитной гильзы: на резьбовой штуцер датчика температуры;
• С защитной гильзой: с помощью резьбовой защитной гильзы, в которую уже после установки гильзы вкручивается датчик температуры.​

Преимущества:

• Создает удобное установочное гнездно;
• Обеспечивает быструю замену гильзы/датчика температуры

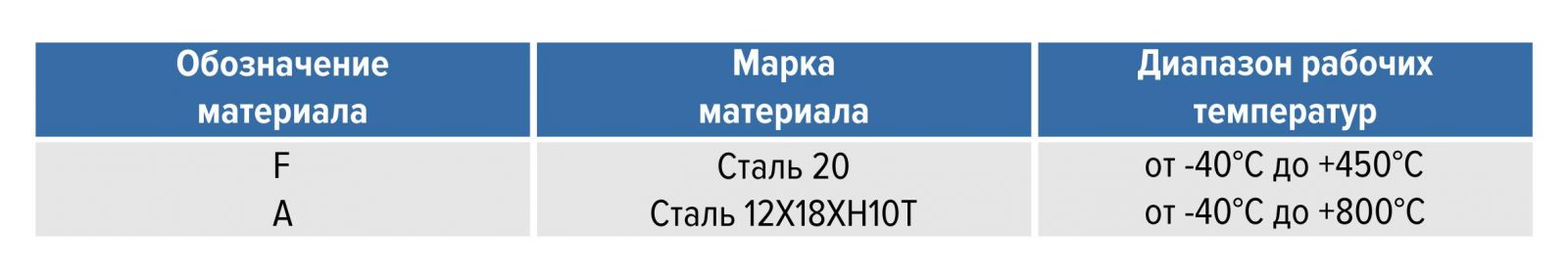

  Б1 Бобышка прямая

  Б2 Бобышка прямая с шейкой под сварку

  Б3 Бобышка угловая



 Защитная гильза - арматура для датчика температуры, обеспечивает его изолирование от среды измерения и дает возможность его мгновенной замены или демонтажа. Обеспечивает герметичное пространство непосредственно в месте измерения температуры.​

Применение:

• В жидких и газообразных средах измерения (трубопроводы, газоотводы и т.д);
• В местах где необходима частая замена датчика.​

Преимущества:

• Возможность оперативной замены датчика без остановки техпроцесса;
• Ограждение человека от опасной среды измерения (горючее, пиролизные газы и т.д.).

​​Гильза резьбовая сварная ГП101

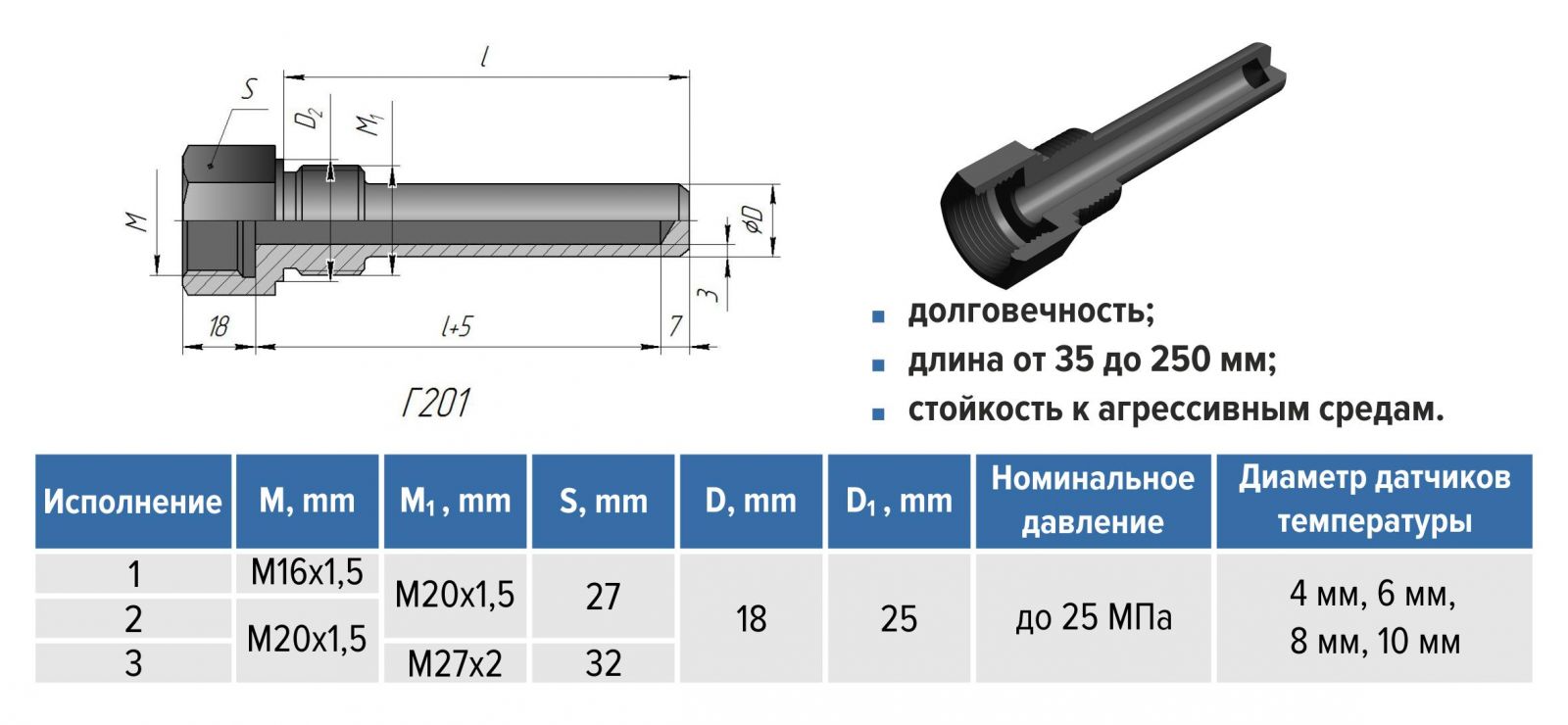

  ​​Гильза резьбовая сварная ГП201

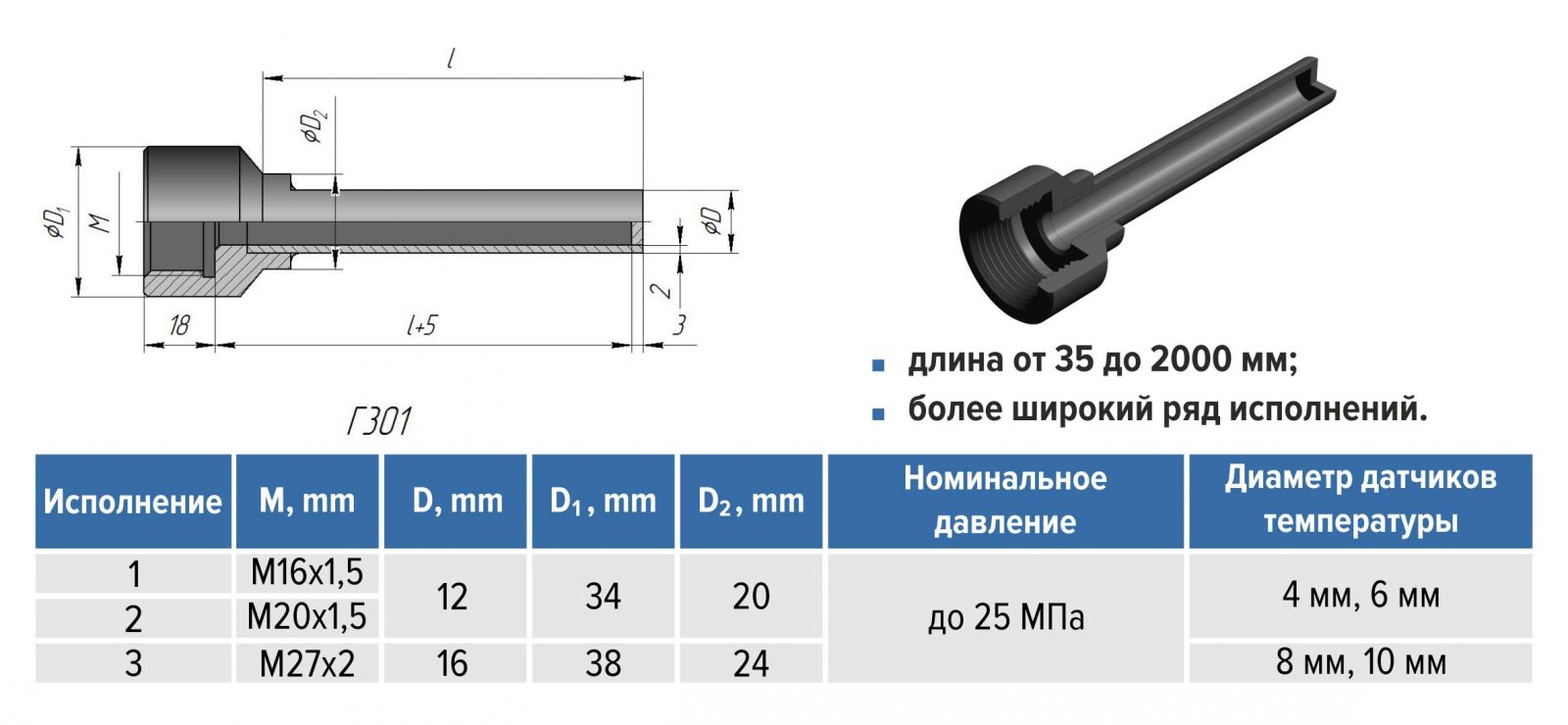

    Гильза резьбовая сварная ГП301



Подвижной штуцер - применяется для регулирования рабочей длины датчика температуры. Используется в моделях ТП101, ТП111, ТП201, ТС101, ТС111, ТС201.



Позволяет регулировать глубину погружения датчика температуры в среду измереня;

Многократное использование;​

Компактность;

Герметичность (выдерживает давление до 0,25МПа).

Компактный чехол для датчиков в комплекте с подвижным штуцером - используется для создания миниатюрного датчика с подвижным штуцером. крепится посредством обжимки ЧЭ в чехле или иным способом.

  Корпус для датчика температуры

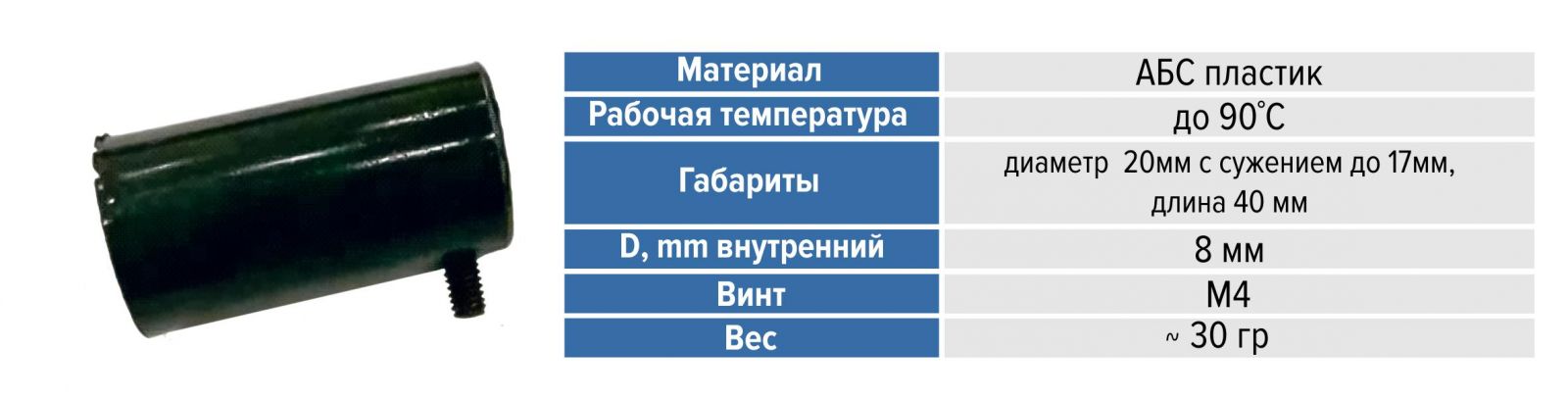

  Пластиковая головка для датчика температуры

  Уголок соединительный резьбовой служит для возможности соединения частей чехла термопар и термосопротивлений под углом 90°.

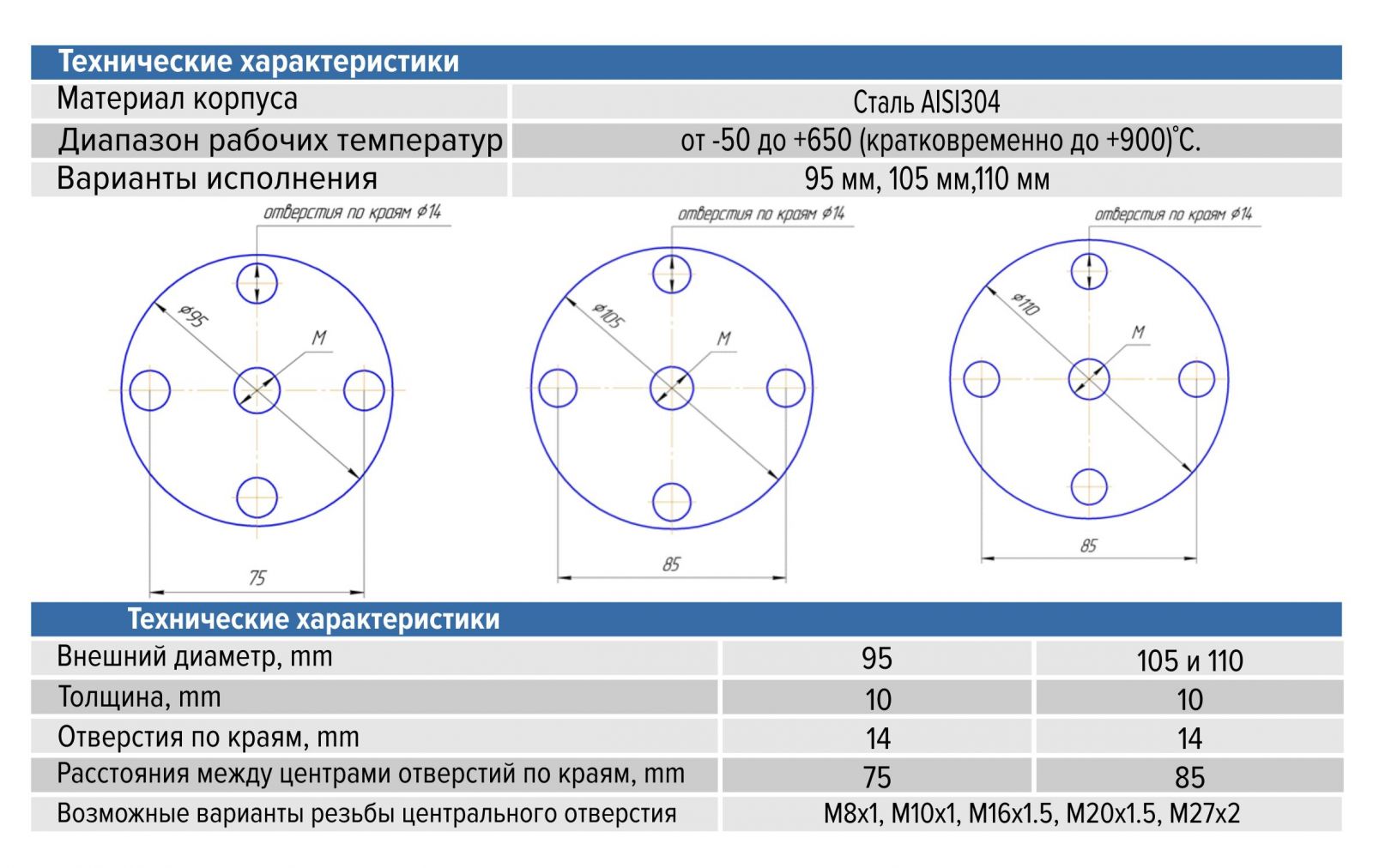

Фланец из нержавеющей стали может быть использован для фланцевого соединения термопар и термосопротивлений со штуцером. Имеет отверстие с резьбой под штуцер. По краям отверстия без резьбы диаметром 14мм. Варианты исполнения с диаметром 95 мм, 105 мм, 110 мм.

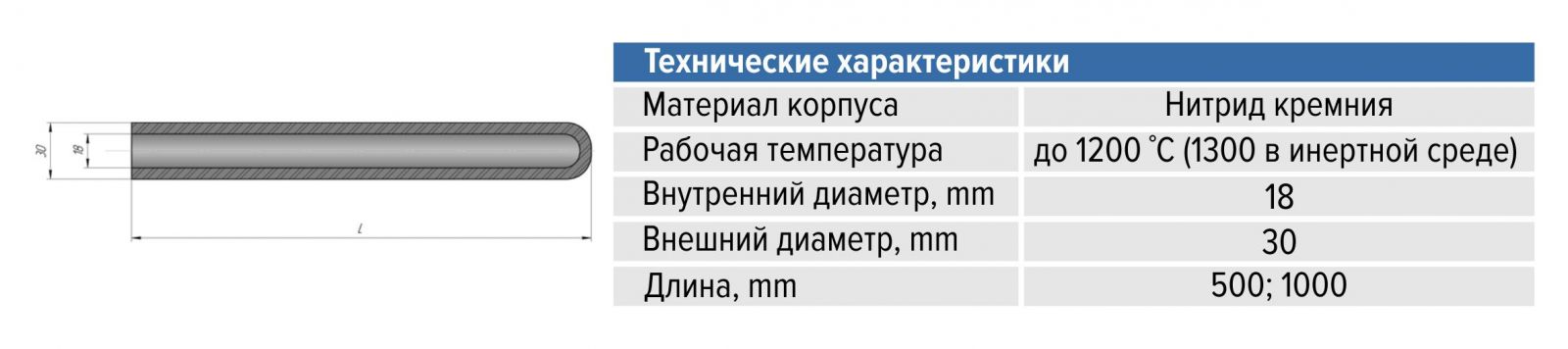

Чехол защитный для датчиков температуры применяется для защиты датчиков при непрерывном измерении температуры расплавов меди и алюминия Ø 30х18/1000мм; Ø 30х18/500мм.

Ручка для датчиков температуры конструктивно состоит из карболитовой рукояти, выводящей пружины для кабеля и штуцера, в котором зажимается датчик температуры. Подходит для датчиков Ø

3-8мм.
