Свойства пара

СВОЙСТВА НАСЫЩЕННОГО ПАРА

Что это такое и как им пользоваться

Численные значения параметров теплоты, а также взаимосвязь между температурой и давлением, приведенные в настоящем Руководстве, взять из Таблицы "Свойства насыщенного пара".

Определение применяемых терминов:

Насыщенный пар

Чистый пар, температура которого соответствует температуре кипения воды при данном давлении.

Абсолютное давление

Абсолютное давления пара в барах (избыточное плюс атмосферное).

Зависимость между температурой и давлением

Каждому значению давления чистого пара соответствует определенная температура. Например: температура чистого пара при давлении 10 бар всегда равна 180°С.

Удельный объём пара

Масса пара, приходящаяся на единицу его объёма, кг/м3.

Теплота кипящей жидкости

Количество тепла, которое требуется чтобы повысить температуру килограмма воды от 0°С до точки кипения при давлении и температуре, указанных в Таблице. Выражается в ккал/кг.

Скрытая температура парообразования

Количество тепла в ккал/кг, необходимое для превращения одного килограмма воды при температуре кипения в килограмм пара. При конденсации одного килограмма пара в килограмм воды высвобождает такое же самое количество теплоты. Как видно из Таблицы, для каждого сочетания давления и температуры величина этой теплоты будет разной.

Полная теплота насыщенного пара

Сумма теплоты кипящей жидкости и скрытой теплоты парообразования в ккал/кг. Она соответствует полной теплоте, содержащейся в паре с температурой выше 0°С.

Как пользоваться таблицей

 Кроме определения зависимости между давлением и температурой пара, Вы, также, можете вычислить количество пара, которое превратится в конденсат в любом теплообменнике, если известно передаваемое им количество теплоты в ккал. И наоборот, Таблицу можно использовать для определения количества переданной теплообменником теплоты если известен расход образующегося конденсата.

1

2

3

4

5

6

7

Абсолют.

Давление

бар

Температ

пара

°C

Уд.объем

пара

м3/кг

Плотность

пара

кг/м3

Теплота

жидкости

ккал/кг

Скрытая

теплота

парообра-

зования

ккал/кг

Полная

теплота

пара

P

t

V

7

q

r

X=q+r

0,010

7,0

129,20

0,007739

7,0

593,5

600,5

0,020

17,5

67,01

0,01492

17,5

587,6

605,1

0,030

24,1

45,67

0,02190

24,1

583,9

608,0

0,040

29,0

34,80

0,02873

28,9

581,2

610,1

0,050

32,9

28,19

0,03547

32,9

578,9

611,8

0,060

36,2

23,47

0,04212

36,2

577,0

613,2

0,070

39,0

20,53

0,04871

39,0

575,5

614,5

0,080

41,5

18,10

0,05523

41,5

574,0

615,5

0,090

43,8

16,20

0,06171

43,7

572,8

616,5

0,10

45,8

14,67

0,06814

45,8

571,8

617,6

0,20

60,1

7,650

0,1307

60,1

563,3

623,4

0,30

69,1

5,229

0,1912

69,1

558,0

627.1

0,40

75,9

3,993

0,2504

75,8

554,0

629,8

0,50

81,3

3,240

0,3086

81,3

550,7

632,0

0,60

86,0

2,732

0,3661

85,9

547,9

633,8

0,70

90,0

2,365

0,4229

89,9

545,5

635,4

0,80

93,5

2,087

0,4792

93,5

543,2

636,7

0,90

96,7

1,869

0,5350

96,7

541,2

637,9

1,00

99,6

1,694

0,5904

99,7

539,3

639,0

1,5

111,4

1,159

0,8628

111,5

531,8

643,3

2,0

120,2

0,8854

1,129

120,5

525,9

646,4

2,5

127,4

0,7184

1,392

127,8

521,0

648,8

3,0

133,5

0,6056

1,651

134,1

516,7

650,8

3,5

138,9

0,5240

1,908

139,5

512,9

652,4

4,0

143,6

0,4622

2,163

144,4

509,5

653,9

4,5

147,9

0,4138

2,417

148,8

506,3

655,1

5,0

151,8

0,3747

2,669

152,8

503,4

656,2

6,0

158,8

0,3155

3,170

160,1

498,0

658,1

7,0

164,9

0,2727

3,667

166,4

493,3

659,7

8,0

170,4

0,2403

4,162

172,2

488,8

661,0

9,0

175,4

0,2148

4,655

177,3

484,8

662,1

10

179,9

0,1943

5,147

182,1

481,0

663,1

11

184,1

0,1774

5,637

186,5

477,4

663,9

12

188,0

0,1632

6,127

190,7

473,9

664,6

13

191,6

0,1511

6,617

194,5

470,8

665,3

14

195,0

0,1407

7,106

198,2

467,7

665,9

15

198,3

0,1317

7,596

201,7

464,7

666,4

16

201,4

0,1237

8,085

205,1

461,7

666,8

17

204,3

0,1166

8,575

208,2

459,0

667,2

18

207,1

0,1103

9,065

211,2

456,3

667,5

19

209,8

0,1047

9,555

214,2

453,6

667,8

20

212,4

0,09954

10,05

217,0

451,1

668,1

25

223,9

0,07991

12,51

229,7

439,3

669,0

30

233,8

0,06663

15,01

240,8

428,5

669,3

40

250,3

0,04975

20,10

259,7

409,1

668,8

50

263,9

0,03943

25,36

275,7

391,7

667,4

60

275,6

0,03244

30,83

289,8

375,4

665,2

70

285,8

0,02737

36,53

302,7

359,7

662,4

80

295,0

0,02353

42,51

314,6

344,6

659,2

90

303,3

0,02050

48,79

325,7

329,8

655,5

100

311,0

0,01804

55,43

336,3

315,2

651,5

110

318,1

0,01601

62,48

346,5

300,6

647,1

120

324,7

0,01428

70,01

356,3

286,0

642,3

130

330,8

0,01280

78,14

365,9

271,1

637,0

140

336,6

0,01150

86,99

375,4

255,7

631,1

150

342,1

0,01034

96,71

384,7

239,9

624,6

200

365,7

0,005877

170,2

436,2

141,4

577,6

1 ккал = 4,186 кдж

1 кдж  = 0,24 ккал

1 бар  = 0,102 МПа

ПАР ВТОРИЧНОГО ВСКИПАНИЯ

Что такое пар вторичного вскипания:

Когда горячий конденсат или вода из котла, находящиеся под определенным давлением, выпускают в пространство, где действует меньшее давление, часть жидкости вскипает и превращается в так называемый пар вторичного вскипания.

Почему он имеет важное значение :

Этот пар важен потому, что в нем содержится определенное количество теплоты, которая может быть использована для повышения экономичности работы предприятия, т.к. в противном случае она будет безвозвратно потеряна. Однако, чтобы получить пользу от пара вторичного вскипания, нужно знать как в каком количестве он образуется в конкретных условиях.

Как он образуется :

Если воду нагревать при атмосферном давлении, ее температура будет повышаться пока не достигнет 100°С – самой высокой температуры, при которой вода может существовать при данном давлении в виде жидкости. Дальнейшее добавление теплоты не повышает температуру воды, а превращает ее в пар.

Теплота, поглощенная водой в процессе повышения температуры до точки кипения, называется физической теплотой или тепло-содержанием. Теплота, необходимая для превращения воды в пар, при температуре точки кипения, называется скрытой теплотой парообразования. Единицей теплоты, в общем случае, является килокалория (ккал), которая равна количеству тепла, необходимому для повышения температуры одного килограмма воды на 1°С при атмосферном давлении.

Однако, если воду нагревать при давлении выше атмосферного, ее точка кипения будет выше 100°С, в силу чего увеличится также и количество требуемой физической теплоты. Чем выше давление, тем выше температура кипения воды и ее теплосодержание. Если давление понижается, то теплосодержание также уменьшается и температура кипения воды падает до температуры, соответствующей новому значению давления. Это значит, что определенное количество физической теплоты высвобождается. Эта избыточная теплота будет поглощаться в форме скрытой теплоты парообразования, вызывая вскипание части воды и превращение ее в пар. Примером может служить выпуск конденсата из конденсатоотводчика или выпуск воды из котла при продувке. Количество образующегося при этом пара можно вычислить.

Конденсат при температуре пара 179,9 °C и давлении 10 бар обладает теплотой в количестве 182, 1ккал/кг. См. Колонку 5 таблицы параметров пара. Если его выпускать в атмосферу, т.е. при абсолютном давлении 1 бар, теплосодержание конденсата сразу же упадет до 99,7 ккал/кг. Избыток теплоты в количестве 82,3 ккал/кг вызовет вторичное вскипание части конденсата. Величину части конденсата в %, которая превратится в пар вторичного вскипания, определяют следующим образом :

Разделите разницу между теплосодержанием конденсата при большем и при меньшем давлениях на величину скрытой теплоты парообразования при меньшем давлением значении давления и умножьте результат на 100.

Выразив это в виде формулы, получим :

% пар вторичного вскипания

q1 = теплота конденсата при большем значении  давления до его выпуска

q2 = теплота конденсата при меньшем значении давления, т.е. в пространстве, куда производится выпуск

r   =  скрытая теплота парообразования пара при меньшем значении давления, при котором производится выпуск конденсата

% пара вторичного вскипания =



График 1.





График 2.

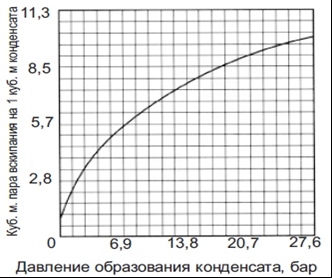

Объем пара вторичного вскипания при выпуске одного кубического метра конденсата в систему с атмосферным давлением.

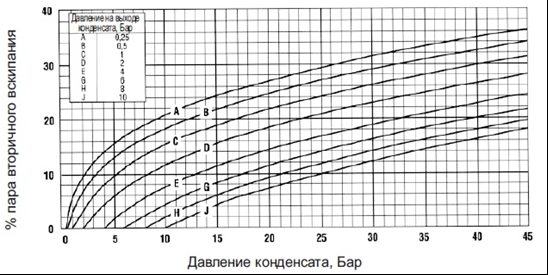

 Для упрощения расчетов, на графике показано количество пара вторичного вскипания, которое будет образовываться, если выпуск конденсата будет производится при разных давлениях на выходе

















Пар… основные понятия

Влияние присутствия воздуха на температуру пара

Рис. 1 поясняет, к чему приводит присутствие  воздуха в паропроводах, а в Таблице 1 и на Графике 1 показана зависимость снижения температуры пара от процентного содержания в нем воздуха при различных давлениях.

Влияние присутствия воздуха на теплопередачу

Воздух, обладая отличными изоляционными свойствами, может образовать, по мере конденсации пара, своеобразное "покрытие" на поверхностях теплопередачи и значительно понизить ее эффективность.

При определенных условиях, даже такое незначительное количество воздуха в паре как 0,5% по объему может уменьшить  эффективность тепло - передачи на 50%. См. Рис.1

СО2 в газообразной форме, образовавшись в котле и перемещаясь вместе с паром, может растворится в конденсате, охлажденном ниже температуры пара, и образовать угольную кислоту. Эта кислота весьма агрессивна и, в конечном итоге "проест" трубопроводы и теплообменное оборудование. См. Рис.2. Если в систему попадает кислород, он может вызвать питтинговую  коррозию чугунных и стальных поверхностей. См. Рис. 3.









Паровая камера со 100% содержанием пара. Общее давление 10 бар.  Давления пара 10 бар температура пара 180°С







Рис.1. Камера, в которой находится смесь пара и воздуха, передает только ту часть теплоты, которая соответствует парциальному давлению пара, а не полному давлению в ее полости.





Паровая камера с содержанием пара 90%

И воздуха 10%. Полное давление 10 бар. Давление

 Пара 9 бар, температура пара 175,4°С




Таблица 1.

Снижение температуры паро-воздушной смеси в зависимости  от содержания воздуха

Давление

Температура насыщ. пара

Температура паро-воздушной смеси от к-ва воздуха в объему,°С

бар

°C

10%

20%

30%

2

120,2

116.7

113.0

110.0

4

143.6

140.0

135.5

131.1

6

158.8

154.5

150.3

145.1

8

170.4

165.9

161.3

155.9

10

179.9

175.4

170.4

165.0
