Блочная комбинированная горелка Emma от 0,6 до 8 МВт

Примененяется на теплогенераторах, водогрейных (жаротрубных и водотрубных) и паровых котлах с камерой сгорания под разряжением, и с аэродинамическим сопротивлением как отечественного так и импортного производства. Топливо: ГАЗ, Диз. топливо.

Отличительные особенности:

Взаимозаменяемость с отечественными и импортными блочными горелками (По функциональным, техническим характеристикам, типоразмерному ряду)
Адаптирована для применения на открытом воздухе (температура окружающей среды от -20 до +55).
Заводские настройки и простота конструкции позволяют сократить пуско-наладочные работы и привлечение высококвалифицированного персонала.
Плавное раздельное регулирование подачи газа и воздуха на всех горелках.
Контроль герметичности газовой арматуры на всех горелках.
Режим ручного управления мощностью.
Возможность подключения датчика кислорода.
Высокая степень помехозащиты.
Тепловая мощность до 8МВт.

Комплектуются:

Блок газовых клапанов (для позиционного или плавного регулирования) производства Термобрест.
Датчики-реле давления воздуха, газа.
Шкаф управления горелкой. Позиционное или плавное регулирование. Позволяет обеспечить полный алгоритм работы котельной установки, без дополнительных устройств (регуляторов, контроллеров, измерителей температуры).
Электропривод воздушной заслонки.
Контроля пламени горелки.
Запальный трансформатор для розжига.

Полный комплект для монтажа на тепловой установке.

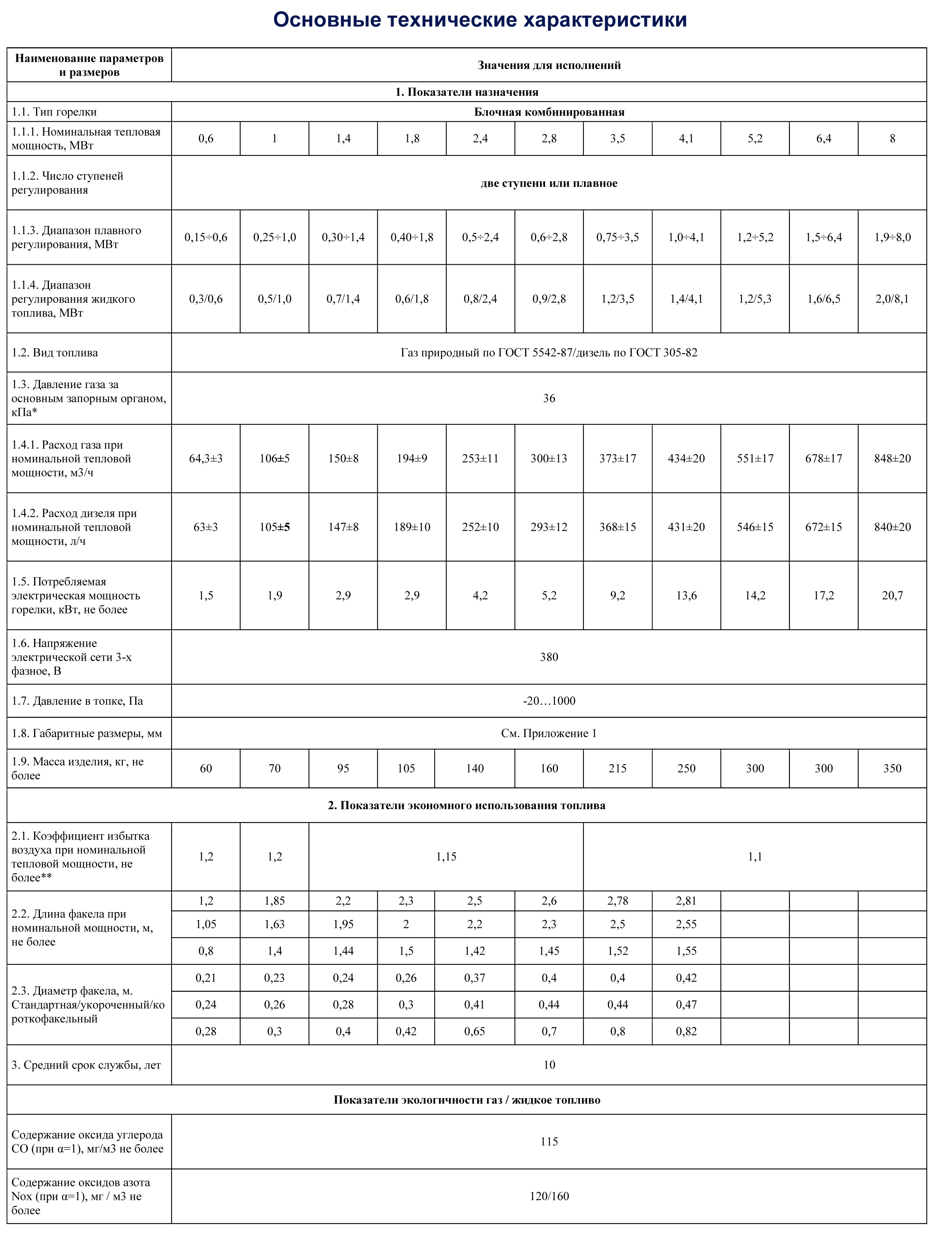

Основные технические характеристики

Наименование параметров и размеров	Значения для исполнений
1. Показатели назначения
1.1. Тип горелки	Блочная комбинированная
1.1.1. Номинальная тепловая мощность, МВт	0,6	1	1,4	1,8	2,4	2,8	3,5	4,1	5,2	6,4	8
1.1.2. Число ступеней регулирования	две ступени или плавное
1.1.3. Диапазон плавного регулирования, МВт	0,15÷0,6	0,25÷1,0	0,30÷1,4	0,40÷1,8	0,5÷2,4	0,6÷2,8	0,75÷3,5	1,0÷4,1	1,2÷5,2	1,5÷6,4	1,9÷8,0
1.1.4. Диапазон регулирования жидкого топлива, МВт	0,3/0,6	0,5/1,0	0,7/1,4	0,6/1,8	0,8/2,4	0,9/2,8	1,2/3,5	1,4/4,1	1,2/5,3	1,6/6,5	2,0/8,1
1.2. Вид топлива	Газ природный по ГОСТ 5542-87/дизель по ГОСТ 305-82
1.3. Давление газа за основным запорным органом, кПа*	36
1.4.1. Расход газа при номинальной тепловой мощности, м3/ч	64,3±3	106±5	150±8	194±9	253±11	300±13	373±17	434±20	551±17	678±17	848±20
1.4.2. Расход дизеля при номинальной тепловой мощности, л/ч	63±3	105±5	147±8	189±10	252±10	293±12	368±15	431±20	546±15	672±15	840±20
1.5. Потребляемая электрическая мощность горелки, кВт, не более	1,5	1,9	2,9	2,9	4,2	5,2	9,2	13,6	14,2	17,2	20,7
1.6. Напряжение электрической сети 3-х фазное, В	380
1.7. Давление в топке, Па	-20…1000
1.8. Габаритные размеры, мм	См. Приложение 1
1.9. Масса изделия, кг, не более	60	70	95	105	140	160	215	250	300	300	350
2. Показатели экономного использования топлива
2.1. Коэффициент избытка воздуха при номинальной тепловой мощности, не более**	1,2	1,2	1,15				1,1
2.2. Длина факела при номинальной мощности, м, не более	1,2	1,85	2,2	2,3	2,5	2,6	2,78	2,81
	1,05	1,63	1,95	2	2,2	2,3	2,5	2,55
	0,8	1,4	1,44	1,5	1,42	1,45	1,52	1,55
2.3. Диаметр факела, м. Стандартная/укороченный/короткофакельный	0,21	0,23	0,24	0,26	0,37	0,4	0,4	0,42
	0,24	0,26	0,28	0,3	0,41	0,44	0,44	0,47
	0,28	0,3	0,4	0,42	0,65	0,7	0,8	0,82
3. Средний срок службы, лет	10
Показатели экологичности газ / жидкое топливо
Содержание оксида углерода СО (при α=1), мг/м3 не более	115
Содержание оксидов азота Nox (при α=1), мг / м3 не более	120/160

Схемы:

Документация:

Сертификат Горелка комбинированная EMMA от 0,6 до 8,0 МВт.

Опросный лист-заявка

Руководство по эксплуатации блочеая комбинированная горелка ЭММА от 0,6 до 8,0 МВт.
