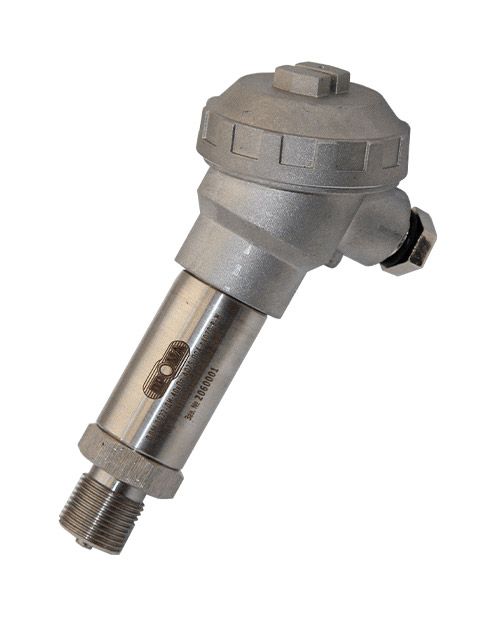

Однопредельный датчик давления для универсальных задач. Стабильно преобразует измеренное значение в сигнал 4–20 мА и работает в системах автоматизации.





















Основные технические характеристики

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ	ЗНАЧЕНИЕ
Выходные сигналы:
– аналоговый (сила постоянного тока), мА	От 4 до 20
– цифровые	RS-485
– аналоговый и цифровой, комбинированный	от 4 до 20
Вариация выходного сигнала, % не более	±0,5; ±1,0
Напряжение питания датчика, постоянный ток, В	12 ÷ 36
Нагрузочное сопротивление датчика при питании постоянным током напряжением, кОм	0 – 1,0
Потребляемая датчиком мощность, Вт не более	0,8
Наработка на отказ, час	80000
Средний срок службы, не менее, лет	8



 Модели и верхние пределы измерений

Датчик	Диапазон измерений, кПа	Перегрузка, кПа	Рабочее давление, МПа	Класс точности	Рабочая среда
ДДМ-2011-ДИ-0,25, ДДМ-2021-ДИ-0,25	от 0 до 0,25	1	–	А05, А1	Газ
ДДМ-2011-ДИ-1,0, ДДМ-2021-ДИ-1,0	от 0 до 1,0	3	–	А05, А1	Газ
ДДМ-2011-ДИ-2,5, ДДМ-2021-ДИ-2,5	от 0 до 2,5	7,5	–	А05, А1	Газ
ДДМ-2011-ДИ-4, ДДМ-2021-ДИ-4	от 0 до 4	12	–	А05, А1	Газ
ДДМ-2011-ДИ-10, ДДМ-2021-ДИ-10, ДДМ-2012-ДИ-10, ДДМ-2022-ДИ-10, ДДМ-2013-ДИ-10, ДДМ-2023-ДИ-10	от 0 до 10	30	–	А05, А1	Газ, жидкость
ДДМ-2011-ДИ-40, ДДМ-2021-ДИ-40, ДДМ-2012-ДИ-40, ДДМ-2022-ДИ-40, ДДМ-2013-ДИ-40, ДДМ-2023-ДИ-40	от 0 до 40	120	–	А05, А1	Газ, жидкость
ДДМ-2012-ДИ-160, ДДМ-2022-ДИ-160, ДДМ-2013-ДИ-160, ДДМ-2023-ДИ-160	от 0 до 160	320	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-600, ДДМ-2020-ДИ-600, ДДМ-2012-ДИ-600, ДДМ-2022-ДИ-600, ДДМ-2013-ДИ-600, ДДМ-2023-ДИ-600	от 0 до 600	1200	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-1600, ДДМ-2020-ДИ-1600 ДДМ-2012-ДИ-1600, ДДМ-2022-ДИ-1600, ДДМ-2013-ДИ-1600, ДДМ-2023-ДИ-1600	от 0 до 1600	5000	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-2500, ДДМ-2020-ДИ-2500 ДДМ-2012-ДИ-2500, ДДМ-2022-ДИ-2500, ДДМ-2013-ДИ-2500, ДДМ-2023-ДИ-2500	от 0 до 2500	5000	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-4000, ДДМ-2020-ДИ-4000, ДДМ-2012-ДИ-4000, ДДМ-2022-ДИ-4000, ДДМ-2013-ДИ-4000, ДДМ-2023-ДИ-4000	от 0 до 4000	8000	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-6000, ДДМ-2020-ДИ-6000, ДДМ-2012-ДИ-6000, ДДМ-2022-ДИ-6000, ДДМ-2013-ДИ-6000, ДДМ-2023-ДИ-6000	от 0 до 6000	12000	–	А05, А1	Газ, жидкость
ДДМ-2010-ДИ-10000, ДДМ-2020-ДИ-10000, ДДМ-2012-ДИ-10000, ДДМ-2022-ДИ-10000, ДДМ-2013-ДИ-10000, ДДМ-2023-ДИ-10000	от 0 до 10000	20000	–	А05, А1	Газ, жидкость
ДДМ-2012-ДА-250, ДДМ-2022-ДА-250	от 0 до 250	500	–	А05, А1	Газ, жидкость
ДДМ-2012-ДА-600, ДДМ-2022-ДА-600	от 0 до 600	1200	–	А05, А1	Газ, жидкость
ДДМ-2011-ДВ-100, ДДМ-2012-ДВ-100, ДДМ-2021-ДВ-100, ДДМ-2022-ДВ-100	от -100 до 0	-100	–	А05, А1	Газ, жидкость
ДДМ-2011-ДИВ-0,25, ДДМ-2021-ДИВ-0,25	от -0,25 до +0,25	±1	–	А05, А1	Газ
ДДМ-2011-ДИВ-1,25, ДДМ-2021-ДИВ-1,25	от -1,25 до +1,25	±3	–	А05, А1	Газ
ДДМ-2011-ДИВ-3,0, ДДМ-2021-ДИВ-3,0	от -3,0 до +3,0	±5	–	А05, А1	Газ
ДДМ-2011-ДИВ-8,0, ДДМ-2021-ДИВ-8,0	от -8,0 до +8,0	±20	–	А05, А1	Газ
ДДМ-2211-ДД-0,25, ДДМ-2221-ДД-0,25	от 0 до 0,25	+20/-20	1,2	А05, А1	Газ
ДДМ-2211-ДД-1,0, ДДМ-2221-ДД-1,0	от 0 до 1,00	+20/-20	1,2	А05, А1	Газ
ДДМ-2211-ДД-4,0, ДДМ-2221-ДД-4,0	от 0 до 4,0	+20/-20	1,2	А05, А1	Газ
ДДМ-2211-ДД-16, ДДМ-2221-ДД-16	от 0 до 16	+70/-35	2,5	А05, А1	Газ
ДДМ-2112-ДД-63, ДДМ-2122-ДД-63, ДДМ-2212-ДД-63, ДДМ-2222-ДД-63	от 0 до 63	+70/-35	2,5	А05, А1	Газ, жидкость
ДДМ-2112-ДД-250, ДДМ-2122-ДД-250, ДДМ-2212-ДД-250, ДДМ-2222-ДД-250	от 0 до 250	+500/-250	2,5	А05, А1	Газ, жидкость
ДДМ-2112-ДД-1000, ДДМ-2122-ДД-1000, ДДМ-2212-ДД-1000, ДДМ-2222-ДД-1000	от 0 до 1000	+2000/-1000	2,5	А05, А1	Газ, жидкость
ДДМ-2112-ДД-2500, ДДМ-2122-ДД-2500, ДДМ-2212-ДД-2500, ДДМ-2222-ДД-2500	от 0 до 2500	+2500/-1000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-1, ДДМ-2322-ДД-1	от 0 до 1	200	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-10, ДДМ-2322-ДД-10	от 0 до 10	16000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-40, ДДМ-2322-ДД-40	от 0 до 40	16000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-100, ДДМ-2322-ДД-100	от 0 до 100	16000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-250, ДДМ-2322-ДД-250	от 0 до 250	16000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-1000, ДДМ-2322-ДД-1000	от 0 до 1000	16000	2,5	А05, А1	Газ, жидкость
ДДМ-2312-ДД-3000, ДДМ-2322-ДД-3000	от 0 до 3000	16000	2,5	А05, А1	Газ, жидкость
