ФДС-103-Ехd, фотодатчик взрывозащищенный

Назначение

Для контроля наличия пламени горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.

Обеспечивает МАКСИМАЛЬНУЮ селективность наличия/отсутствия пламени основных и пилотных горелок печей.

Вид топлива – газ/мазут

Принципиально новая версия датчиков контроля пламени горелок для нефтехимических производств.

ФДС-103-Exd имеет уровень взрывозащиты «d» с видом взрывозащиты «Взрывонепроницаемя оболочка» и маркировку по взрывозащите «1ExdIIBT5.

  • Система самоконтроля и отказоустойчивости соответствует самым строгим требованиям для промышленной эксплуатации
  • Контроль исправности фотоприемника
  • Контроль исправности электронной схемы
  • Контроль температуры внутри датчика
  • Пароль для входа в меню настроек
  • Сигнализация о загрязнении стекла и снижении интенсивности факела
  • Ресурс новейшего высокочувствительного фотоприемника последнего поколения в 7-10 раз выше, чем у ранее применявшихся колбовых, фоторезистивных и фотодиодных приемников
  • Расширенный температурный диапазон от - 60 до + 60 0С,
  • Прочный антивандальный корпус и степень защиты IP65 позволяют использовать датчик в самых тяжелых и неблагоприятных климатических и эксплуатационных условиях
Достоинства
  • Регулировка чувствительности/усиления датчика через меню – 30 ступеней
  • Светодиодная индикация текущего значения интенсивности горения пламени.
  • Цифровая индикация интенсивности пламени в %.
  • Два оптоэлектронных релейных выхода (на отсутствие пламени и понижение интенсивности). Позволяет контролировать загрязнение стекла.
  • Регулируемая установка положения коммутирующих контактов реле - нормально-разомкнутые/ нормально-замкнутые
  • Регулируемое время срабатывания появления/погасания пламени от 0 до 5 с
  • Установка значения гистерезиса срабатывания реле
  • Прямой 4..20 mA или обратный 20..4 mA токовый выход
  • Связь с верхним уровнем по протоколу Modbus-RTU

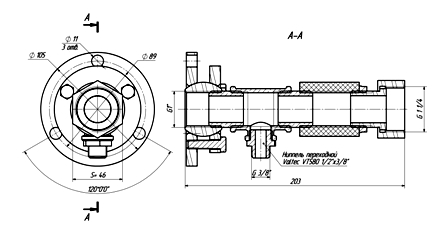

  • Монтажный узел для установки на любые типы горелок
Основные технические характеристики
принимаемый оптический спектр излучения (длина волны) для исполнения ФДС-103-Exd, нм:
1
2
3
4
5
6


(270-380)
(230-285)
(185-260)
(900-1700)
(320-1100)
(1200-2550)
Выходной сигнал Оптоэлектронное реле
Токовый аналоговый сигналь 4-20мА
Допустимая нагрузка 100 мА при 30 В постоянного тока;
от 1 до 500 Ом.
Время срабатывания (регулируемое, настраивается в меню), с
при появлении пламени
при погасании пламени

0-5
0-5
Питание, постоянный ток В от 24В ± 2,4В
Потребляемый ток, максимальный, А 0,5
Температура окружающего воздуха от минус 60 до плюс 60°С
Степень защиты по ГОСТ 14254–96 IP65
Габаритные размеры, мм, ширина х высота х глубина 166х180х104
Масса прибора, кг 2,0



ФДС-103-Exd схема подключения























ФДС-103-Exd габаритные и установочные размеры





Руководство по эксплуатации ФДС-103-Ехd (pdf. 1.9 Мб)
